Typ a název kabelu

Typ		Aplikace
Yiv	Měděné jádro XLPE izolované pvc opláštěné Power Kabel	Vnitřní prostory, tunely, kabelové výkopy a další místa nemohou odolat vnějším mechanickým silám. Jednožilové kabely není dovoleno pokládat v magnetickém vedení. Vnitřní prostory, tunely, kabelové výkopy nebo pokládky do země mohou odolat určitým mechanickým vnějším silám, ale nemohou odolat velkému napětí. Vnitřní prostory, tunely, bagrování kabelových výkopů nebo pokládání do země atd. mohou odolat mechanické vnější síle a určitému napětí.
YJLV	Hliníkové jádro XLPE izolované PVC opláštěním Napájecí kabel
VY	Měděné jádro XLPE izolované polyetylenovým pláštěm Napájecí kabel
YJLY	Hliníkové jádro XLPE izolovaný polyetylén Opláštěný napájecí kabel
Yv22	Měděné jádro XLPE izolovaný ocelový pás pancéřovaný PVC Opláštěný napájecí kabel
YJLV22	Hliníkové jádro XLPE izolovaný ocelový pás opancéřovaný Napájecí kabel s PVC pláštěm
YIV23	Měděné jádro XLPE izolovaný ocelový pás obrněný Napájecí kabel s polyetylenovým pláštěm
YILV23	Hliníkové jádro XLPE izolovaný ocelový pás opancéřovaný Napájecí kabel s polyetylenovým pláštěm
YJV32	Měděné jádro XLPE izolovaný jemný ocelový drát Pancéřovaný napájecí kabel s PVC pláštěm
YJLV32	Hliníkové jádro XLPE izolovaný jemný ocelový drát Pancéřovaný napájecí kabel s PVC pláštěm
YJV33	Měděné jádro XLPE izolovaný jemný ocelový drát Pancéřovaný napájecí kabel s polyetylénovým pláštěm
YJLV33	Hliníkové jádro XLPE izolovaný jemný ocelový drát Pancéřovaný napájecí kabel s polyetylénovým pláštěm

Výrobní sortiment kabelů

Typ	Jádra	Jmenovité napětí kV
		3,6/6	66/10	8,7/10 8.7/15	20. 12	18/20 18/30	21/35	26/35
		Jmenovitý průřez mm2
YJV YILV YJY YJLY	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV YILV YJY YJLY	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV22 YJLV22 YJV23 YJLV23	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV22 YJLV22 YJV23 YJLV23	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400
YJV32 YJLV32 YJV33 YJLV33	1	25-630	25-630	25-630	35-630	50-630	50-630	50-630
YJV32 YJLV32 YJV33 YJLV33	3	25-630	25-630	25-630	35-630	50-630	50-630	50-400

Poznámka: Jednožilový pancéřovaný kabel je vhodný pro stejnosměrný systém, ne pro střídavý systém, měl by používat pancéřovou vrstvu z nemagnetického materiálu nebo používat magnetická izolační opatření.

Konstrukce kabelu

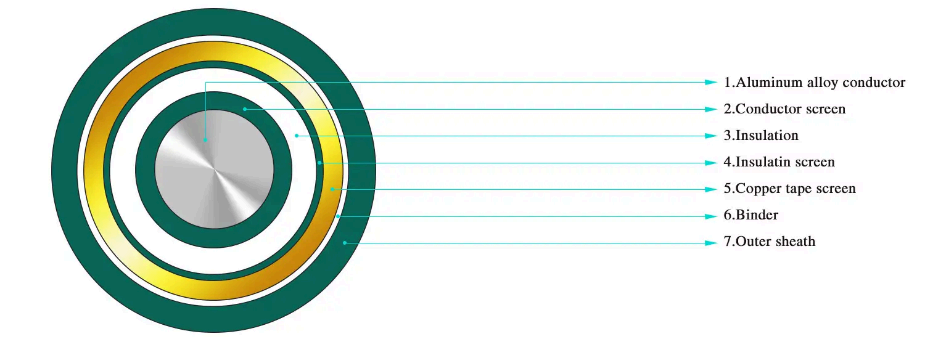

·Jednožilový XLPE izolační napájecí kabel pro jmenovité napětí od 3,6/6kV~26/35kV

·Jednožilový XLPE izolovaný ocelový pancéřovaný napájecí kabel pro jmenovité napětí od 3,6/6kV~26/35kV

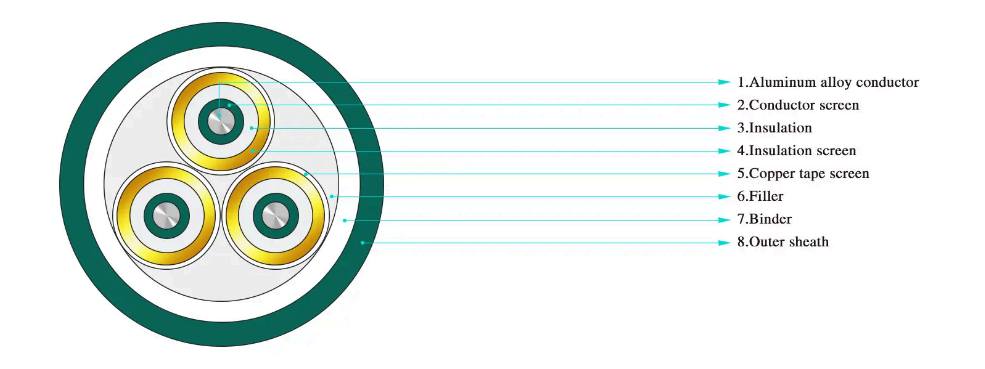

·Třížilový XLPE izolační napájecí kabel pro jmenovité napětí od 3,6/6kV~26/35kV

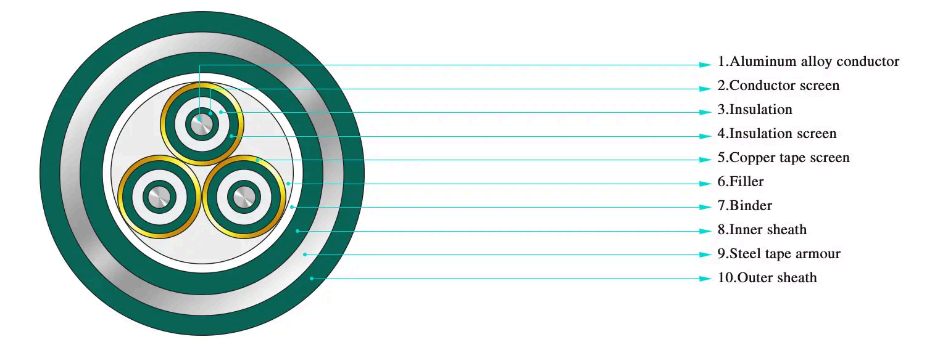

·Třížilový XLPE izolační ocelový páskový pancéřový napájecí kabel pro jmenovité napětí od 3,6/6kV~26/35kV

·Třížilový XLPE izolační ocelový pancéřový napájecí kabel pro jmenovité napětí od 3,6/6kV~26/35kV

Typ a název kabelu

Nominální kříž- sekční oblast mm 2	Tloušťka izolace mm	YJV YJY YJLVYJLY			YJV22 YJV22 YJLV23 YJLV23			YJV32 YJV32 YJLV32 YJLV32
		Celkově cca průměr mm	Vypočteno hmotnost kabelu		Přibl celkově průměr mm	Vypočteno hmotnost z kabel		Přibl celkově průměr mm	Vypočteno hmotnost z kabel
		Celkově cca průměr mm	YJV YJY	YJLV YJLY	Přibl celkově průměr mm	YJV22 YJV22	YJLV23 YJLV23	Přibl celkově průměr mm	YJLV23 YJLV23	YJLV32 YJLV32
1×25	2.5	17.2	495	——	21.0	737	——	23.4	848	——
1×35	2.5	18.3	608	——	22.1	865	——	24.5	980	——
1×50	2.5	19.7	753	464	23.3	1017	728	25.7	1136	847
1×70	2.5	21.3	977	558	24.9	1260	841	27.3	1386	967
1×95	2.5	23.2	1256	676	26.6	1551	971	29.2	1695	1115
1×120	2.5	24.4	1498	770	27.8	1808	1080	30.4	1962	1234
1×150	2.5	26.2	1792	893	29.6	2123	1224	32.2	2285	1386
1×185	2.5	27.8	2151	1030	31.4	2515	1394	33.8	2670	1549
1×240	2.6	30.6	2730	1262	34.2	3129	1661	36.6	3297	1829
1×300	2.8	33.5	3366	1521	38.3	4139	2294	39.5	3980	2135
1×400	3.0	36.6	4216	1851	41.4	5056	2691	42.6	4885	2520
1×500	3.2	40.7	5330	2294	45.5	6259	3223	47.7	6209	3173
1×630	3.2	44.6	6708	2799	49.8	7769	3860	54.2	8044	4135
1×800	3.2	48.7	8412	3409	54.1	9594	4591	57.3	9717	4714
1×1000	3.2	52.7	10210	4060	57.9	11456	5306	62.3	11759	5609
3×25	2.5	34.6	1672	——	39.2	2229	——	40.6	2800	——
3×35	2.5	37.0	2039	——	42.0	2663	——	44.2	3587	——
3×50	2.5	39.8	2488	1621	44.8	3151	2279	47.0	4137	3265
3×70	2.5	43.6	3225	1968	48.6	3945	2682	50.8	5026	3763
3×50	2.5	47.5	4086	2346	52.9	4917	3169	56.1	6608	4860
3×120	2.5	50.3	4883	2698	55.7	5732	3535	58.9	7501	5304
3×150	2.5	54.0	5782	3086	59.6	6721	4011	62.8	8592	5882
3×185	2.5	57.6	6955	3591	63.2	7912	4531	66.4	9931	6550
3×240	2.6	63.6	8767	4364	69.6	9881	5455	72.8	12085	7659
3×300	2.8	69.9	10755	5219	76.1	12010	6446	79.3	14399	8835
3×400	3.0	76.5	13406	6311	84.3	15605.0	8475.0	87.6	18531	11401
3×500	3.2	85.1	16906	7797	93.3	19368.0	10214.0	96.6	22589	13435
