Kabely z hliníkové slitiny Výrobci

Výrobce kabelů z hliníkové slitiny pro rozvody energie a průmyslové projekty

Wuxi Sanxin Cable Co., Ltd. vyrábí Kabely z hliníkové slitiny jako součást širší řady napájecích kabelů, která zahrnuje kabely nízkého a středního napětí s izolací XLPE a solární kabely. Naše technologie vodičů z hliníkové slitiny řeší mechanická omezení čistého hliníku a poskytuje vodivost, flexibilitu a stabilitu připojení požadovanou pro moderní distribuční sítě, zařízení budov a průmyslové napáječe.

Námi vyráběný vodič z hliníkové slitiny řady 8030 kombinuje vysokou vodivost s odolností proti tečení a studenému toku, takže koncovky zůstávají těsné i při tepelném cyklování. Kabely jsou k dispozici jako jednožilové nebo vícežilové konstrukce s izolací XLPE a konfigurujeme plášť, pancéřování a stupeň nehořlavosti tak, aby odpovídaly prostředí instalace.

Naše řada kabelů z hliníkové slitiny

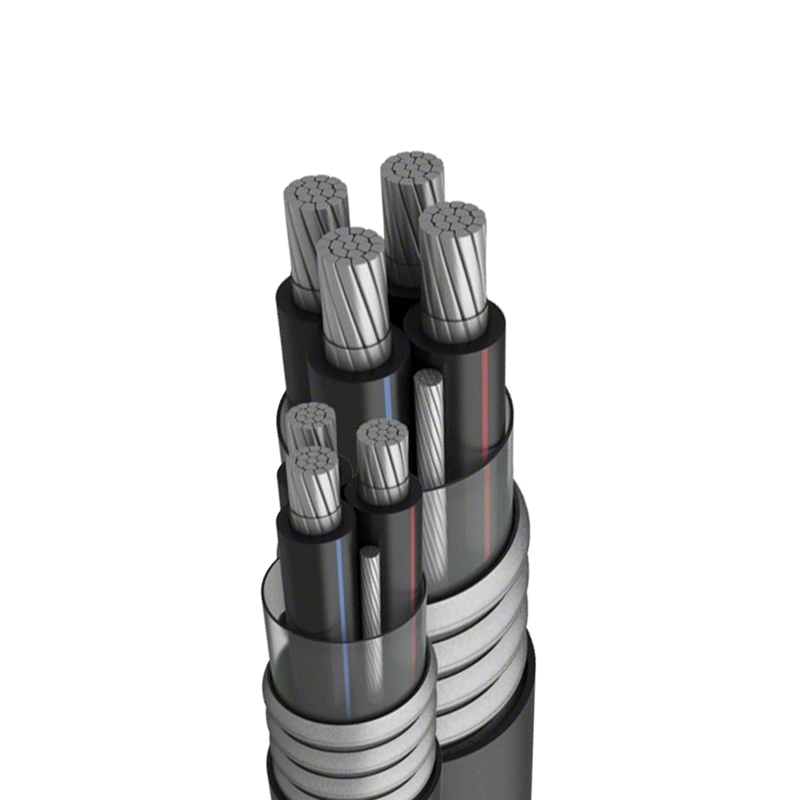

Kabely z hliníkové slitiny dodáváme jako zaměřenou kategorii v rámci naší výroby napájecích kabelů. Sortiment zahrnuje řadu YJLHV 8030 a související konstrukce s možnostmi pro třídy zpomalující hoření a přizpůsobené konfigurace jádra. Níže uvedená tabulka shrnuje hlavní typy produktů a jejich typickou aplikaci.

Pro projekty, které také vyžadují konvenční měděné nebo hliníkové napájecí kabely, naše Napájecí kabely rozsah pokrývá provedení s izolací XLPE od 0,6/1 kV do 26/35 kV. Solární projekty lze podpořit s Solární kabely včetně PV drátů uvedených v TÜV a UL.

Proč vodiče z hliníkové slitiny

Čisté hliníkové vodiče jsou lehké a nákladově efektivní, ale trpí tečením a studeným tokem na koncovkách, což může vést k uvolnění spojení a zvýšenému přechodovému odporu v průběhu času. Hliníková slitina řady 8030, kterou používáme, přidává do taveniny hliníku stopové prvky, jako je železo, měď, hořčík a mangan. Tento proces legování zlepšuje pevnost v tahu a prodloužení, snižuje tečení a umožňuje kabelu odolávat opakovanému ohýbání během instalace bez praskání.

Výsledkem je vodič, který váží zhruba o polovinu méně než ekvivalentní měděný kabel, což snižuje náklady na přepravu a instalaci při zachování stabilního elektrického výkonu. Slitina také vytváří samoopravnou oxidovou vrstvu, která chrání před korozí v mnoha průmyslových prostředích za předpokladu, že jsou zakončení správně utěsněna a jsou aplikovány antioxidační sloučeniny.

Technické specifikace a možnosti konfigurace

Naše kabely z hliníkové slitiny jsou vyráběny podle GB/T 12706, GB/T 19666, GB/T 31840 a naší interní normy řady 8030. Výkon vodiče překračuje požadavky ASTM B800-05. Nabízíme řadu jmenovitých průřezů od 10 mm² do 630 mm², s proudovou zatížitelností, která se liší podle počtu žil, způsobu instalace a okolní teploty.

• Dirigent: Hliníková slitina řady 8030, jednoduchá nebo pramenná, s vysokou vodivostí a flexibilitou.
• Izolace: Zesíťovaný polyethylen (XLPE), jmenovitá teplota trvalého vodiče 90°C.
• Konfigurace jádra: Jednojádrový, 2jádrový, 3jádrový, 4jádrový, 5jádrový, 3 1, 4 1, 3 2.
• Možnosti pláště: PVC, bezhalogenový nízkokouřový samozhášecí prostředek (WDZA) nebo jiné materiály na vyžádání.
• Pancéřování: Ocelová páska nebo ocelový drát pro mechanickou ochranu.
• Třída napětí: 0,6/1 kV, 1,8/3 kV, 3,6/6 kV až 26/35 kV.
• Třída zpomalující hoření: Třída A bez halogenů s nízkou kouřivostí nebo přizpůsobené specifikaci projektu.

Můžeme také vyrobit kabely se specifickými barvami pláště, požadavky na potisk a balení. U projektů vyžadujících určitou normu nebo certifikaci před uvedením cenové nabídky zkontrolujeme specifikaci a potvrdíme shodu.

Úvahy o montáži a instalaci aplikace

Kabely z hliníkových slitin se používají při přenosu a distribuci energie, průmyslové automatizaci, městské výstavbě, petrochemických závodech a projektech obnovitelných zdrojů energie. Jejich nižší hmotnost a menší poloměr ohybu ve srovnání s měděnými kabely je činí vhodnými pro dodatečné vybavení tam, kde jsou stávající žlaby nebo kanály již přeplněné.

Pro přímé pohřbívání doporučujeme pancéřové konstrukce s vhodným vnějším pláštěm. V tunelech a podzemních rozvodnách pomáhají bezhalogenové třídy zpomalující hoření s nízkou kouřivostí splnit požadavky na požární bezpečnost. Při frézování dlouhými tahy s více ohyby snižuje flexibilita slitiny 8030 riziko posunutí pramene a poškození izolace.

Koncovky vyžadují kompresní konektory dimenzované pro vodiče z hliníkové slitiny, antioxidační sloučeninu na spojovacích površích a nástroje s regulací krouticího momentu, aby bylo dosaženo konzistentního kontaktního tlaku. Během projektování můžeme poskytnout pokyny ke kompatibilnímu příslušenství a metodám spojování.

Kontrola kvality a testování

Náš výrobní proces zahrnuje výběr surovin, tažení drátu, splétání, vytlačování izolace, kabeláž, vytlačování pláště, pancéřování a závěrečné testování. Každý stupeň je zkontrolován, než se kabel přesune do další operace. Závěrečné testy zahrnují měření odporu vodičů, izolačního odporu a výdržného napětí a kontroly integrity pláště.

Provozujeme vlastní továrnu a řídíme dodavatelský řetězec od surovin až po hotové kabely, což nám umožňuje udržovat stálou kvalitu a krátké dodací lhůty. Naše výrobky jsou certifikovány čínským centrem certifikace kvality (CCC) a pro projektovou dokumentaci můžeme poskytnout zkušební protokoly a osvědčení o shodě.

Informace, které používáme ke konfiguraci vašeho řešení

K přípravě přesného návrhu a cenové nabídky potřebujeme následující detaily projektu. Tyto informace nám umožňují vybrat správnou velikost vodiče, tloušťku izolace, materiál pláště a pancéřování a potvrdit rozsah dodávky.

• Třída napětí a uzemnění systému: 0,6/1 kV, 1,8/3 kV, 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV nebo 26/35 kV.
• Zatěžovací proud a pracovní cyklus: Nepřetržité, cyklické nebo nouzové; očekávaná maximální teplota vodiče.
• Způsob instalace: Podnos, kanál, přímý pohřeb, tunel nebo anténa; okolní teplota a tepelný odpor půdy, je-li zakopána.
• Délka trasy a podmínky tažení: Počet ohybů, svislých úseků a případná omezení poloměru ohybu.
• Konfigurace jádra a jmenovitý průřez: Jednojádrové nebo vícejádrové a požadované mm².
• Požadavky na plášť a zpomalovač hoření: Standardní PVC, bezhalogenový nízkokouřový nebo specifická třída požární odolnosti.
• Pancéřování: Ocelová páska, ocelový drát nebo bez pancéřování.
• Platné normy a certifikace: GB, IEC, ASTM nebo specifikace specifické pro daný projekt.
• Dokumentace a testování: Protokoly o zkouškách typu, certifikáty o rutinních zkouškách nebo požadavky na kontrolu třetí stranou.
• Balení a dodání: Velikost bubnu, délka na buben, přepravní značky a přístav určení.

U přizpůsobených produktů můžeme vyvinout a vyrobit na základě výkresů nebo vzorků poskytnutých zákazníkem. Náš inženýrský tým kontroluje technické požadavky a potvrzuje proveditelnost před výrobou.

Podpora projektu, dokumentace a provozuschopnost

Podporujeme projekty od počáteční specifikace až po dodání. Náš tým poskytuje podle potřeby technické listy, pokyny k instalaci a zkušební certifikáty. Pro údržbu můžeme dodat náhradní délky kabelů a doporučit kompatibilní příslušenství. Náš exportní tým reaguje na žádosti o cenovou nabídku do 24 hodin v pracovních dnech.

Kabely jsou dodávány na dřevěných bubnech nebo ocelových bubnech v závislosti na velikosti a místě určení, s jasným označením a přepravními značkami. Můžeme zajistit doručení do hlavních přístavů a ​​poskytnout potřebnou exportní dokumentaci.

Často kladené otázky

Jaký je rozdíl mezi kabely z hliníkové slitiny a kabely z čistého hliníku?

Kabely z hliníkové slitiny používají vodič vyrobený z hliníku s malými přísadami železa, mědi, hořčíku a manganu. Toto legování zlepšuje pevnost v tahu, tažnost a odolnost proti tečení a tečení za studena, což jsou hlavní slabiny čistého hliníku. Výsledkem je kabel, který je při instalaci flexibilnější a udržuje stabilní spojení při tepelném cyklování.

Můžete vyrábět kabely z hliníkové slitiny podle konkrétních norem nebo certifikací?

Ano. Naše standardní výroba se řídí GB/T 12706, GB/T 19666, GB/T 31840 a naší specifikací řady 8030. V případě potřeby můžeme také vyrábět podle IEC, ASTM nebo jiných mezinárodních norem. Ve svém dotazu uveďte přesný standard a jakékoli certifikační požadavky.

Jaká je maximální dostupná třída napětí pro kabely z hliníkové slitiny?

Kabely z hliníkové slitiny vyrábíme pro napěťové třídy od 0,6/1 kV až do 26/35 kV. Řada YJLHV 8030 pokrývá 1 kV až 35 kV. Pro vyšší napětí nás prosím kontaktujte, abychom projednali vaše požadavky projektu.

Poskytujete vlastní konfigurace jádra a materiály pláště?

Ano. Můžeme vyrobit jednožilové a vícežilové kabely v konfiguracích jako 3 1, 4 1 a 3 2. Možnosti pláště zahrnují PVC, bezhalogenové nízkokouřové sloučeniny zpomalující hoření a další materiály na vyžádání. K dispozici je také vlastní tisk a balení.

Jaké informace jsou potřebné k obdržení nabídky?

Pro přípravu přesné nabídky potřebujeme napěťovou třídu, jmenovitý průřez, konfiguraci jádra, způsob instalace, požadovaný standard, množství a místo dodání. Pokud máte specifikaci projektu nebo jednořádkové schéma, podělte se o ně s námi. Náš tým zkontroluje a odpoví do 24 hodin v pracovních dnech.

Jak jsou kabely baleny pro export?

Kabely jsou navinuty na dřevěných nebo ocelových bubnech s délkou bubnu zvolenou tak, aby vyhovovala přepravě a manipulaci na místě. Každý buben je označen typem kabelu, velikostí, délkou a přepravními značkami. V případě potřeby můžeme také poskytnout přizpůsobené balení.
