Naše řada solárních kabelů a kam se každý typ hodí

Vyrábíme pět základních skupin solárních kabelů z naší vlastní továrny v Yixing, Jiangsu, které pokrývají připojení DC stringu, pole homerun a invertoru na straně FV systému. Každá řada je umístěna proti specifickému certifikačnímu režimu, napěťové třídě a instalačnímu prostředí, takže správný produkt je vybrán spíše z projektové normy než z generického katalogu.

Konstrukce vodičů, izolace a pláště

Naše solární kabely používají pocínovanou elektrolytickou měď podle IEC 60228 třídy 5, která udržuje nízkoztrátový přenos po dlouhou dobu provozu a odolává oxidaci na povrchu vodiče. Izolace a plášť jsou sloučeniny zesíťované elektronovým paprskem aplikované jako dvouvrstvá konstrukce, která dává kabelu odolnost proti UV záření, ozónu, teplotě a vlhkosti, kterou venkovní DC kabeláž vyžaduje.

• Dirigent: Pocínovaná žíhaná měď, flexibilní lanko třídy 5 pro malé poloměry ohybu a ukončení pole.
• Izolace: Polyolefin zesítěný elektronovým paprskem, dvouvrstvý design pro elektrickou izolaci a tepelnou stabilitu.
• Pochva: Bezhalogenová zesíťovaná směs zpomalující hoření s odolností vůči UV záření a povětrnostním vlivům.
• Rozsah teplot: Pevná instalace od -40 °C do 90 °C, maximální teplota vodiče 120 °C.
• Výkon ohně: EN 60332-1-2 odolnost proti šíření plamene.
• životnost: Konstrukce a materiály vybrané pro projektovanou životnost fotovoltaického systému 25 let.

Kritické specifikace a možnosti konfigurace

Vyrábíme solární kabely v rozsahu průřezů od 1,5 mm² do 35 mm², s ekvivalenty AWG od 14 AWG do 6 AWG u řady UL 4703. Níže uvedená tabulka shrnuje rozměry vodičů, izolace a pláště, které ovlivňují pokles napětí, proudovou zatížitelnost a instalační světlost.

Možnosti konfigurace zahrnují černou nebo červenou barvu pláště pro identifikaci polarity, jednojádrovou nebo dvoujádrovou konstrukci a jmenovité napětí od 1,0 kV do 2,0 kV DC v závislosti na certifikační rodině. Minimální poloměr ohybu je 4× celkový průměr pro pevnou instalaci a 5× pro ohebné vedení, což určuje uspořádání kabelových žlabů a vůli konektorů na sledovacích a střešních systémech.

Aplikace přizpůsobená typům fotovoltaických projektů

Solární kabely fungují v nejdrsnějších částech fotovoltaického systému: jsou vystaveny přímému UV záření, tepelnému cyklování, dešti, sněhu a ozónu a často jsou vedeny přes ostré hrany a pohyblivé konstrukce. Naše konstrukce jsou vybírány tak, aby odpovídaly prostředí instalace spíše než jediné obecné specifikaci.

• Pozemní rostliny: Dlouhé stejnosměrné homeruny využívají vodiče o průřezu 10 mm² až 35 mm², aby udržely pokles napětí v rozmezí 1–3 % návrhového prahu.
• Komerční a průmyslové střechy: Ohebné vodiče třídy 5 a malé poloměry ohybu vyhovují omezeným trasám žlabů a krátkým trasám řetězců.
• Bytové střechy: Kabely 4 mm² a 6 mm² H1Z2Z2-K odpovídají běžným proudům stringů a velikostem konektorů měniče.
• Sledovací a plovoucí systémy: Dvoujádrové a flexibilní konstrukce tolerují opakovaný pohyb a ohýbání.

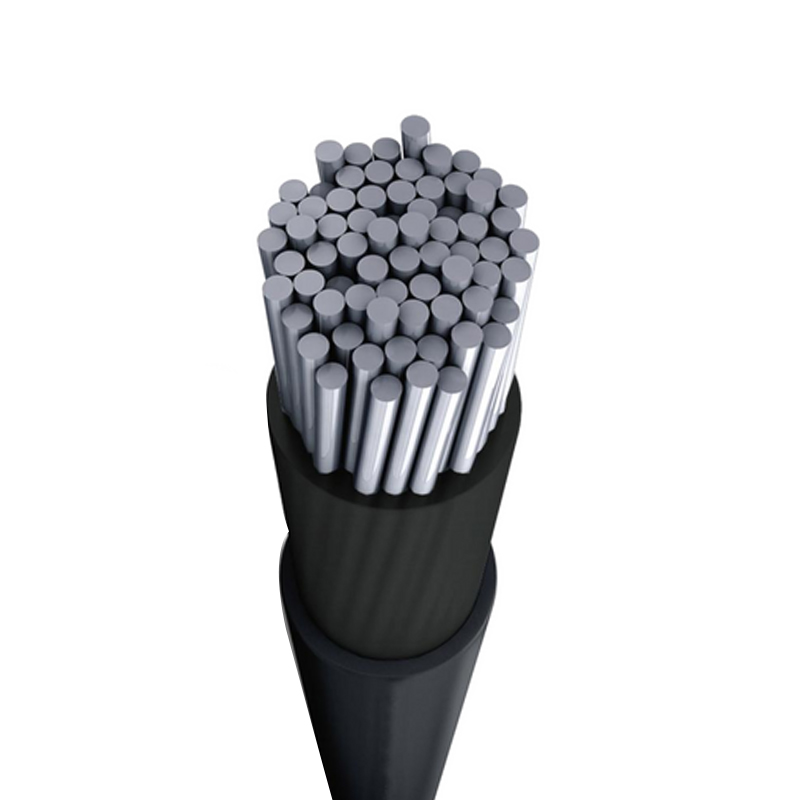

• 2000 V architektury: UL 4703 PV Wire podporuje stejnosměrné konstrukce s vyšším napětím nové generace.

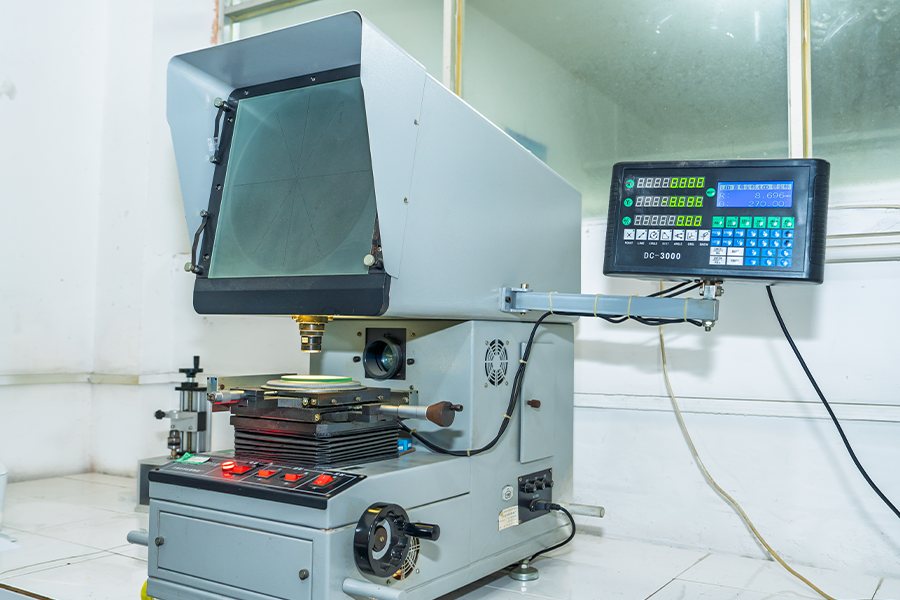

Kontrola kvality a přejímací zkoušky

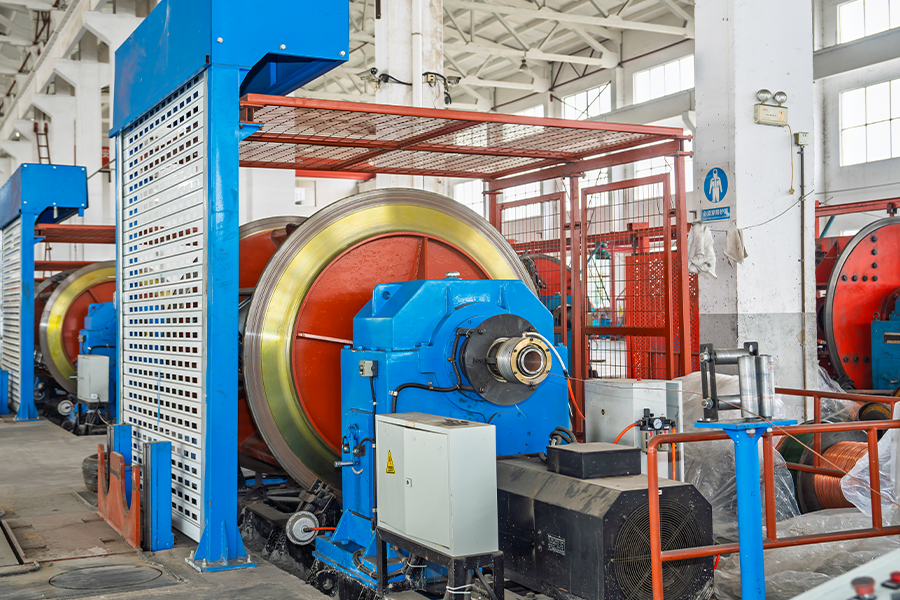

Náš výrobní proces probíhá od přípravy suroviny přes tažení drátu, splétání, vytlačování izolace, kabeláž, vytlačování pláště a pancéřování tam, kde je to potřeba, s kontrolou po každém kroku procesu. Finální produkty jsou testovány podle požadavků zákazníků a mezinárodních norem, včetně kontroly odolnosti vodičů, integrity izolace a výkonu pláště.

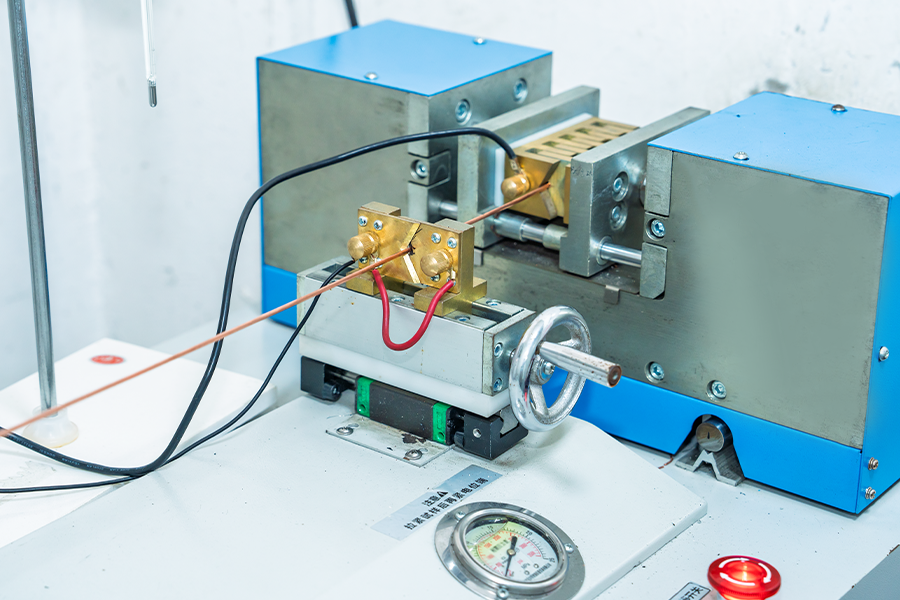

• Zkouška odporu vodiče k ověření výkonu při přenosu proudu.
• Testování izolace integrity a elektrického výkonu.

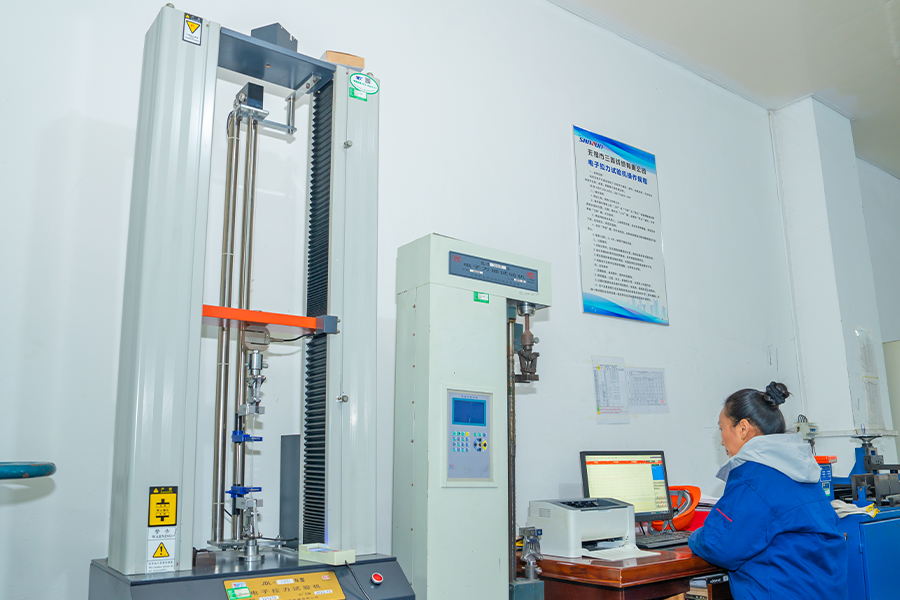

• Testování pláště na fyzikální a elektrické vlastnosti.
• Zkouška napětím při 6,5 kV AC pro H1Z2Z2-K a 6,0 kV AC pro konstrukce UL 4703.
• Testování šíření plamene podle EN 60332-1-2.

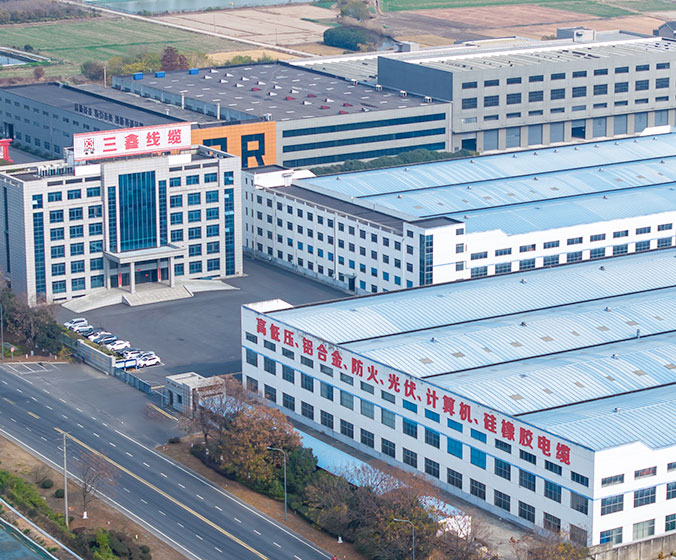

Provozujeme vlastní továrnu a vlastníme dodavatelský řetězec, což zajišťuje kontrolu kvality v každém výrobním kroku a podporuje spolehlivé plánování dodávek. Naše kabelové produkty mají certifikaci TÜV, IEC a UL vhodnou pro každou rodinu a můžeme dodat certifikační dokumentaci, která se vztahuje na objednanou konstrukci.

Instalace, údržba a servis

Solární kabely jsou navrženy pro přímé venkovní vystavení a dlouhé servisní intervaly, ale správná instalace chrání 25letou návrhovou životnost. Doporučujeme dodržet pevné a ohnuté poloměry ohybu, používat kompatibilní konektory určené pro stejnou třídu napětí a podepřít kabely, aby se zabránilo bodovému zatížení pláště.

• U pevných tras dodržujte minimální poloměr ohybu 4× celkový průměr.
• Povolte 5× celkový průměr tam, kde se kabely během pohybu trackeru ohýbají.
• Používejte kabelové stahovací pásky odolné proti UV záření a vyhněte se nadměrnému utahování na přechodech žlabů.
• Během plánované údržby zkontrolujte stav pláště na vstupních bodech a rozhraní konektorů.
• Náhradní délky kabelů a odpovídající konektory mohou být na vyžádání součástí dodávky.

Informace, které používáme ke konfiguraci vašeho řešení

Při přípravě konfigurace solárního kabelu a cenové nabídky vycházíme z elektrických a instalačních dat projektu. Čím přesněji je definován pracovní bod, tím přesněji můžeme přizpůsobit velikost vodiče, certifikační řadu a rozsah dodávky.

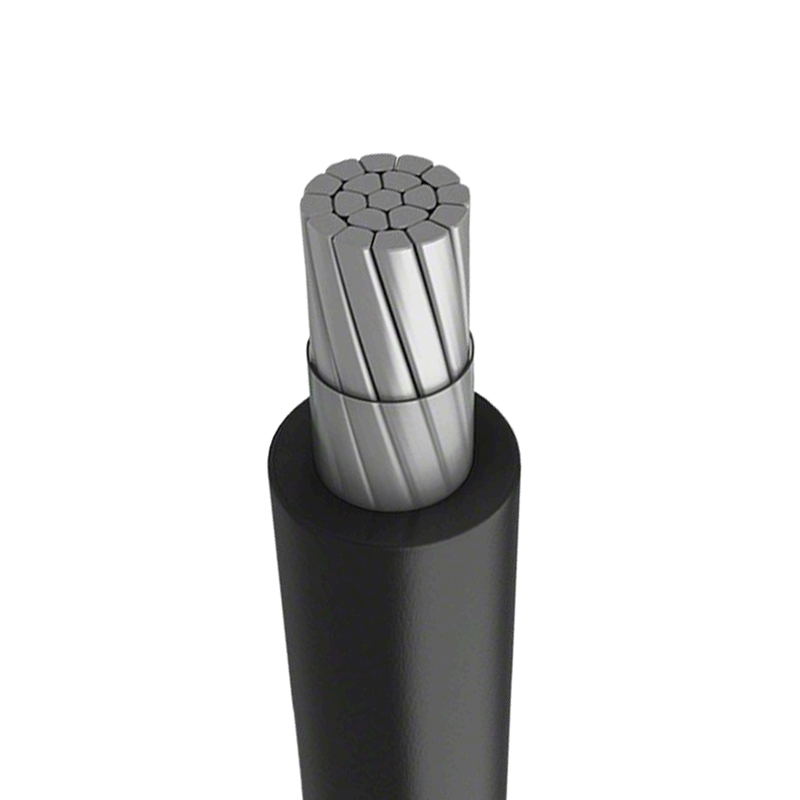

Vyrábíme také napájecí kabely a kabely z hliníkové slitiny pro střídavou stranu fotovoltaických elektráren a pro širší elektrickou infrastrukturu, takže lze realizovat jeden projekt napříč rozsahy stejnosměrných a střídavých kabelů. Přizpůsobené konstrukce solárních kabelů mohou být vyvinuty z výkresů nebo vzorků, kde projekt vyžaduje nestandardní rozměry nebo směsi pláště.

Často kladené otázky

Jaký je rozdíl mezi solárním kabelem H1Z2Z2-K a UL 4703?

H1Z2Z2-K je evropské označení TÜV EN50618 s hodnocením 1,5 kV DC a 1,0 kV AC, používané ve fotovoltaických systémech založených na IEC. UL 4703 PV Wire je severoamerické označení s jmenovitým napětím 1000/2000 V, používané v instalacích vyhovujících UL. Vyrábíme obě rodiny a můžeme dodat duálně certifikované konstrukce, kde projekt zahrnuje oba standardy.

Jaký průřez mám vybrat pro dlouhý běh stejnosměrného řetězce?

Velikost vodiče je řízena spíše poklesem napětí než samotnou ampacitou. Pro dlouhé homeruny obvykle pracujeme z maximálního proudu stringu, délky jednosměrného kabelu a cílového poklesu napětí 1–3 % systémového napětí. Pro tyto běhy se běžně používají naše konstrukce o rozměrech 10 mm² až 35 mm² a z vašich projektových dat můžeme vypočítat doporučenou velikost.

Můžete dodat přizpůsobené délky a barvy solárních kabelů?

Ano. Vyvíjíme a vyrábíme produkty na základě výkresů nebo vzorků poskytnutých zákazníky. Černá a červená barva pláště jsou standardní pro identifikaci polarity a délky bubnu, počty jader a směsi pláště lze nakonfigurovat podle požadavků projektu.

Jaké certifikace nesou vaše solární kabely?

Náš sortiment solárních kabelů zahrnuje konstrukce s certifikací TÜV EN50618 H1Z2Z2-K, IEC 62930 a UL 4703. Příslušná certifikace závisí na konkrétní objednané řadě produktů a příslušnou dokumentaci dodáváme s dodávkou.

Jak zajistíte kvalitu u velké objednávky solárních kabelů?

Po každém výrobním procesu kontrolujeme a testujeme finální produkty podle požadavků zákazníků a mezinárodních norem, včetně testování odporu vodičů, izolace a pláště. Vzhledem k tomu, že provozujeme vlastní továrnu a kontrolujeme dodavatelský řetězec interně, jsou kontroly kvality uplatňovány konzistentně v celém množství objednávky.

Jaká je očekávaná životnost vašich solárních kabelů?

Naše konstrukce solárních kabelů používají izolaci zesítěnou elektronovým paprskem a bezhalogenový nehořlavý plášť vybraný pro projektovanou životnost 25 let, odpovídající projektové životnosti fotovoltaického systému. Skutečná životnost závisí na instalační praxi, vystavení UV záření a mechanické ochraně na trase.
